1 產品功能
      本產品是三相四線混合動態濾波補償裝置，主要功能是補償用電設備工作時產生的無功電流、諧波電流，提高功率因數，附帶部分諧波治理功能。

2 產品型號

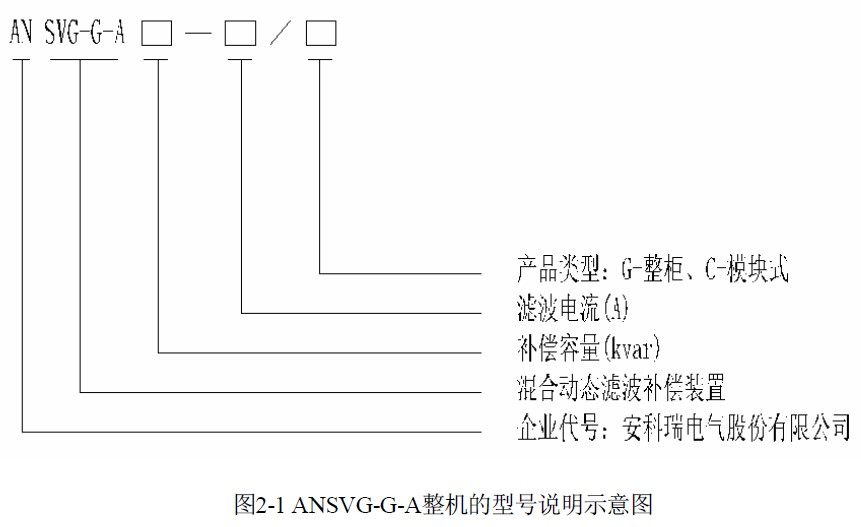

ANSVG-G-A模塊/整機型號說明見圖2-1；

圖2-1 ANSVG-G-A整機的型號說明示意圖

3 外觀說明
3.1 模塊外形尺寸
ANSVG-G-A模塊機箱各方向視圖如下。

3.2 ANSVG-G-A 整機外形尺寸圖

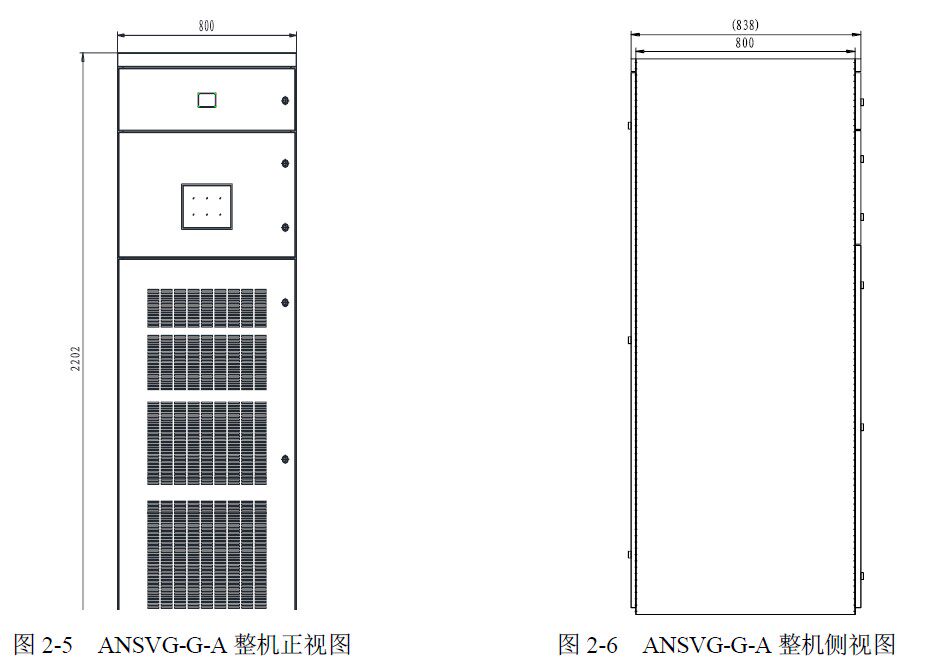

ANSVG-G-A 整機機箱各方向視圖如下

3.3 模塊指示燈 模塊指示燈 模塊指示燈

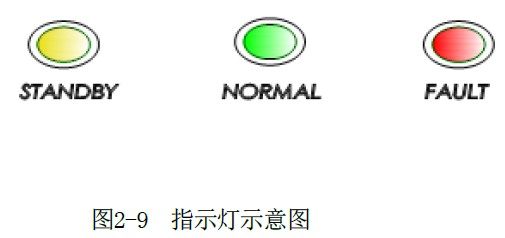

ANSVG-G-A模塊指示燈如圖2-9所示。
指示燈代表含義：STANBY：待機指示燈；NORMAL：運行指示燈；FAULT：故障指示燈。

4 工作原理
4.1 ANSVG模塊工作原理

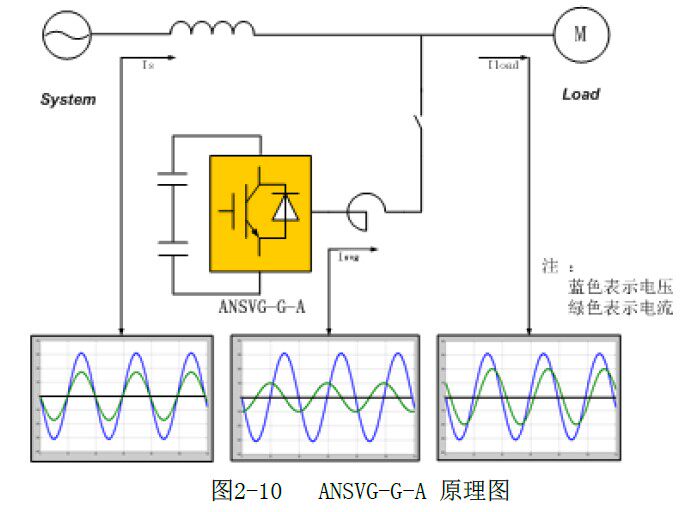

      混合動態濾波補償裝置模塊(ANSVG-G-A)是一種用于補償無功、諧波以及不平衡的新型電力電子裝置，它能對大小變化的無功、諧波以及負序進行快速和連續的補償，其應用可克服LC補償器等傳統的無功補償器響應速度慢、補償效果不能準確控制、容易與電網發生并聯諧振和投切震蕩等缺點。其基本原理是指將三相橋式電路通過電抗器直接并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康?，同時，這個模塊可以在容量滿足的情況下補償多次諧波，工作原理示意圖如圖2-10所示。

4.2 ANSVG整機工作原理
      混合動態濾波補償裝置是一種用于補償無功，濾除諧波，提高功率因數，實現無極補償效果的新型電力電子裝置；智能控制系統主動根據系統的線性動態需求，自動調節有源及無源模塊的輸出配比；ANSVG-G-A整機主要是由ANSVG-G-A模塊并聯、通訊組成；能完成更大容量的無功諧波電流的補償，整機通過一個7寸觸摸屏實現人機交互。觸摸屏通過RS485與ANSVG-G-A模塊進行通信。

5 產品特點：
1) 線性輸出，無功功率全容性-全感性輸出的同時，可濾除特定次諧波；
2) 具備三相不平衡治理及穩壓功能，提高 0.4k V配電安全性 ；
3) 補償后系統功率因數≥ 0.99；
4) 具有源濾波功能，單模塊100var+50A濾波，另有多種較小容量模塊，詳見技術參數；
5) 響應時間 <5ms ；
6) 模塊化并聯設計，故障不影響正常的運行，可靠性高。

6 技術參數：

• 額定電壓： 400(1 ±20%)V
• 額定頻率： 50Hz ±2%
• 全響應時間： <5ms
• 控制方法： 瞬時無功理論、 FFT
• 功率因數： ≥ 0.99
• 補償率 ：無功90%
• 分相補償： 具備分相補償能力
• 安裝方式： 并聯安裝
• 模塊效率： 97%
• 噪 聲： <65dB
• 冷卻方式： 風冷
• 工作溫度： -10 ℃～+45 ℃
• 儲藏溫度： -20 ℃～+65 ℃
• 環境要求： 室內安裝，建議安裝海拔高度不超過1000米，更高海拔可按GB/T 3859.2降容使用
• 工作模式： 自動或手動
• 接線方式： 三相四線
• 過載能力： 自動限定到額電流運行
• 抗晃電能力：額定壓在±20%范圍內
• 通訊接口： 遠程 RS485/RS232/ 以太網通訊功能可選 ，上位機通訊軟件可選
• 操作顯示： 液晶監控面板、運行參數設置、觸摸按鍵操作，基本電能參數顯示
• 保 護： 電網過欠壓、電網錯缺相、設備過流、過熱、直流母線過欠壓、過載自動限流保護
• 模塊容量： 單模塊至多無功 +諧波50Kvar+25A、75Kvar+37.5A 、100Kvar+50A，同型號可直接并機
