多用戶智能電表多回路互感器接入電表

1 概述

ADF400L系列多用戶電能表，通過模塊組合的方式大可實現12路三相或36路單相的直接接入測量或12路三相互感器接入測量、直接接入和互感器接入的混合測量方式，該系列電能表因準確度高、集中安裝、集中管理、安裝靈活性高，互不干擾等勢深受小區、學校、企業等的青睞，該系列儀表支持預付費功功能。產品符合標GB/T 17215.321-2008。

2 產品規格

2.1 產品命名

注：1、產品由主模塊、直接接入模塊及互感器接入模塊組成；

2、產品出廠按照模塊組合的方式出廠；

3、產品大組合可實現12路三相測量（3個單相可以折算成1個三相回路）；

4、選配功能若選則射頻刷卡（-IC）控制類型中必須選擇預付費型（Y）。

2.2 選型說明

一個主模塊多可帶36個回路（12路三相，36路單相或者單三相混合不超過36個回路），一個直接接入模塊一路三相或者三路單相，一個互感器接入模塊兩路三相。

例：客戶需求，5戶三相互感器接入，2戶三相直接接入，5戶單相直接接入，帶預付費。

選型說明：先確定回路數是否大于36，一個互感器接入模塊兩路三相所以5戶三相互感器接入需要按照6路三相計算，共6*3=18個回路；2戶三相直接接入共2*3=6個回路；一個直接接入模塊三路單相所以5戶單相直接接入需要按照6路單相計算，共6個回路；綜上，總回路數為18+6+6=30<=36。

產品型號：ADF400L-5H2S5DY

模塊組成：由于一個互感器模塊兩路三相所以5H需要3個互感器測量模塊，2S需要兩個直接接入測量模塊，一個直接接入模塊3路單相所以5D需要2個直接接入測量模塊，綜上，該型號產品共包括一個主模塊，3個互感器接入測量模塊，4個直接接入測量模塊。

2.3 產品模塊說明

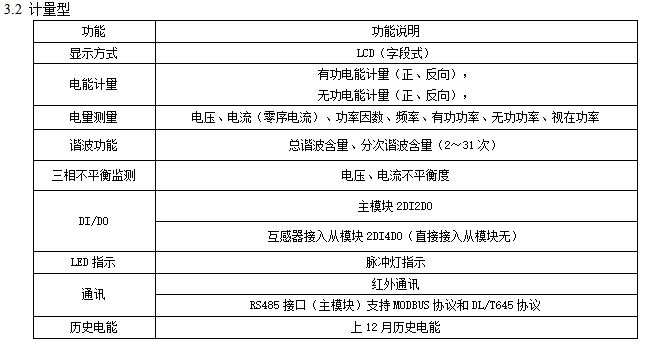

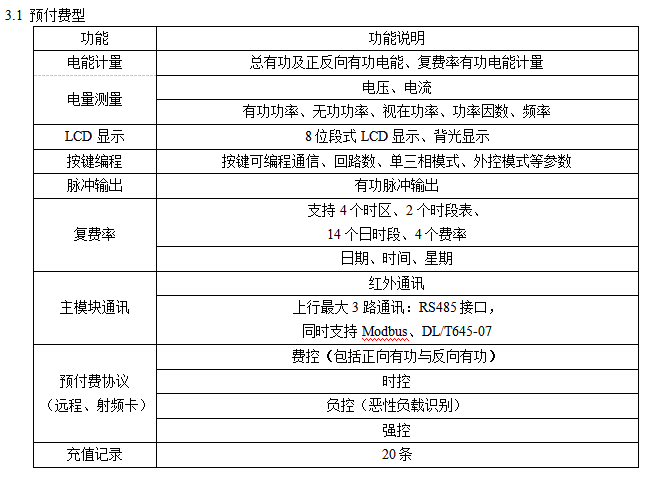

4 技術參數

5 外形及安裝尺寸（單位：mm）

電能表應裝在室內通風干燥的地方，采用35mm標準導軌式安裝。

5.1外形尺寸
